TCG 2020
V12
V16
Газовые двигатели TCG 2020
1 000 - 1 560 кВтэл
Лучшие показатели электрического и теплового КПД в своем классе. Все виды газа: природный газ, биогаз, шахтный газ, свалочный газ, газ сточных вод.
- Диапазон выходной электрической мощности от 1 000 кВт до 1 560 кВтэл
- Лучшие показатели электрического и теплового КПД в своем классе мощности
- Работает на всех видах газа
- Самые высокие показатели электрического КПД: до 45% (при использовании природного газа) и 43,6% (при использовании биогаза)
Газовые двигатели MWM серии TCG 2020 V12, V16 / TCG 2020 K
Лучшее решение для экологии и экономики.
- Диапазон выходной электрической мощности от 1 000 до 1 560 кВт
- Лучшие показатели электрического и теплового КПД в своем классе мощности
- Работает на всех видах газа: природном газе, биогазе, свалочном газе, газе сточных вод, шахтном газе и т.д
- Низкие эксплуатационные расходы
- TCG 2020 используется преимущественно в когенерационных проектах электростанций в Европе и в биогазовых проектах по всему мире
- Модель TCG 2020 V12 в конфигурации RW (природный газ) и XW (биогаз) оптимизирована для мощности 1 МВтэл с еще более низкими эксплуатационными затратами и расходами на техническое обслуживание
- Модель TCG 2020 K, работающая на природном газе, адаптирована для условий, отличных от условий ISO, например, для эксплуатации на большой высоте над уровнем моря или в условиях высоких температур впускаемого воздуха
- Более 2000 установленных ГПУ суммарной мощностью 2 800 000 кВтэл по всему миру
НАВИГАЦИЯ ПО СТРАНИЦЕ
Описание газового двигателя MWM серии TCG 2020 / TCG 2020 K
Высокая надежность газового двигателя MWM серии TCG 2020 / TCG 2020 K
Технические характеристики газового двигателя MWM серии TCG 2020 / TCG 2020 K
Технические характеристики и межсервисные интервалы для газового двигателя MWM серии TCG 2020 / TCG 2020 K

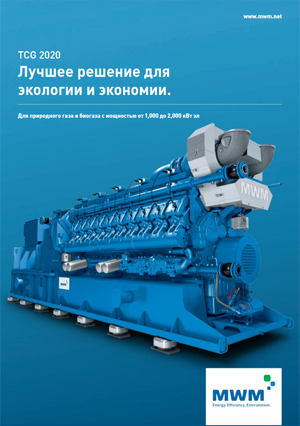

Брошюра о газовом двигателе MWM серии TCG 2020 / TCG 2020 K
Газопоршневые установки MWM серии TCG 2020 соответствуют всем требованиям динамично развивающегося рынка. ГПУ в диапазоне мощности 1 000 – 1 560 кВтэл имеют широкий спектр применения и гарантируют высокую производительность, надёжность в эксплуатации, универсальность применения и экологическую безопасность, а также обеспечивают низкие затраты на весь срок эксплуатации и высокую рентабельность.
Описание газового двигателя MWM серии TCG 2020 / TCG 2020 K
TCG 2020 – Высокая рентабельность за счет высокого КПД
- Усовершенствование воздухозаборника и свечей зажигания позволяет повысить эффективность по сравнению с предшествующей моделью
- Оптимизация цикла Миллера позволяет увеличить производительность
TCG 2020 V12 в конфигурации RW (природный газ) и XW (биогаз) — повышенная производительность с увеличенным сроком эксплуатации при мощности 1 МВтэл
- Работает на всех видах природного газа и биогаза на частоте 50 Гц
- Увеличенные межсервисные интервалы для всех вариантов применения на природном газе позволяют продлить срок эксплуатации на два года
- Оптимизированный электрический КПД 43% (согласно стандартам ISO) для применения на природном газе
- Оптимизированная система управления доливом смазочного масла
- Снижение внутреннего потребления за счёт расширенного диапазона температур для охладителя смеси при применении на природном газе
TCG 2020 K – эксплуатация в автономном режиме и в условиях, отличных от ISO
- Быстрая семиступенчатая система набора нагрузки
- Быстрое и надежное электроснабжение в случае сетевых сбоев или при автономном пуске
- Особый вариант мощностью 1 000 кВтэл для эксплуатации на большой высоте над уровнем моря или в условиях высоких температур впускаемого воздуха
Увеличенный КПД и сокращение загрязняющих выбросов
- Полное сжигание топлива за счет сокращения количества вредного пространства в камере сгорания
- Снижение расхода топлива и выбросов оксида углерода и углеводородов
- Экономия газа до 15% в год и увеличение энергоэффективности электростанции
Увеличенный КПД и длительные межсервисные интервалы
- Эффективная система вентиляции картера закрытого типа способствует повышению КПД за счет отвода газа из камеры сгорания в картер
- Оптимизация систем отвода газа и маслоотделителя позволяют улучшить параметры чистоты всасываемого воздуха и увеличить межсервисные интервалы турбокомпрессора
Вариант K: максимальная мощность при низких затратах
- Увеличенная выходная мощность TCG 2020 K для условий эксплуатации, отличных от ISO. Оптимальное время реагирования на нагрузку благодаря оптимизированной конструкции турбокомпрессора с широким диапазоном характеристик
- Новый турбокомпрессор TCR 16 для модели TCG 2020 с водяным охлаждением корпусов подшипников не требует специального техобслуживания
Высокая надежность газового двигателя MWM серии TCG 2020 / TCG 2020 K
Сокращение количества остановов оборудования за счет длительных межсервисных интервалов
- Не более двух остановов в год на проведение планового ТО
- Наиболее длительный интервал до капитального ремонта по сравнению с конкурентными моделями
- Использование восстановленных компонентов по программе X-change экономит до 75% времени при проведении капитального ремонта, что значительно снижает затраты на ремонт
Высокая надежность благодаря проверенной технологии непосредственного привода в сетях с частотой 60 Гц
- Двигатель может работать на оптимальной скорости вращения 1500 об/мин.
- Работа на низких оборотах гарантирует стабильное и полное сжигание топлива, в результате чего снижается износ деталей и количество вредных выбросов
Технические характеристики газового двигателя MWM серии TCG 2020 / TCG 2020 K
Применение на природном газе, NOx ≤ 500 мг/Нм3 *
| TCG 2020 V12 RW = Оптимизирован для высокого общего КПД на заданной мощности | ||
|---|---|---|
| Тип двигателя | 50 Гц | |
| Электрическая мощность | кВт | 1 000 |
| Тепловая мощность ± 8% | кВт | 1 056 |
| Электрический КПД | % | 43,0 |
| Тепловой КПД | % | 45,4 |
| Общий КПД | % | 88,4 |
| Соотношение электрической и тепловой энергии ** | 0,95 | |
| TCG 2020 V12 K K = Оптимизирован для высокой эксплуатационной надежности и низких капиталовложений | TCG 2020 V12 R = Оптимизирован для высокого общего КПД | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 1 125 | 1 125 | 1 200 | 1 200 |
| Тепловая мощность ± 8% | кВт | 1 251 | 1 262 | 1 189 | 1 196 |
| Электрический КПД | % | 41,0 | 40,7 | 43,7 | 43,4 |
| Тепловой КПД | % | 45,6 | 45,6 | 43,3 | 43,2 |
| Общий КПД | % | 86,6 | 86,3 | 87,0 | 86,6 |
| Соотношение электрической и тепловой энергии ** | 0,90 | 0,89 | 1,00 | 1,00 | |
| TCG 2020 V16 K K = Оптимизирован для высокой эксплуатационной надежности и низких капиталовложений | TCG 2020 V16 R = Оптимизирован для высокого общего КПД | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 1 500 | 1 500 | 1 560 | 1 560 |
| Тепловая мощность ± 8% | кВт | 1 675 | 1 686 | 1 576 | 1 589 |
| Электрический КПД | % | 40,9 | 40,6 | 43,3 | 43,0 |
| Тепловой КПД | % | 45,7 | 45,7 | 43,8 | 43,8 |
| Общий КПД | % | 86,6 | 86,3 | 87,1 | 86,8 |
| Соотношение электрической и тепловой энергии ** | 0,89 | 0,89 | 0,99 | 0,98 | |
* Осушенные отработавшие газы при 5% O2
** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Применение на биогазе, свалочном газе, газе сточных вод, NOx ≤ 500 мг/Нм3 *
| TCG 2020 V12 XW = Оптимизирован для применения на различных видах биогаза на заданной мощности | TCG 2020 V12 X = Оптимизирован для применения на всех видах биогаза | |||
|---|---|---|---|---|
| Тип двигателя | 50 Гц | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 1 000 | 1 200 | 1200 |
| Тепловая мощность ± 8% | кВт | 1 035 | 1 192 | 1 201 |
| Электрический КПД | % | 42,6 | 43,0 | 42,7 |
| Тепловой КПД | % | 44,1 | 42,7 | 42,7 |
| TОбщий КПД | % | 86,7 | 85,7 | 85,4 |
| Соотношение электрической и тепловой энергии ** | 0,97 | 1,00 | 1,00 | |
| TCG 2020 V12 X = Оптимизирован для применения на различных видах биогаза на заданной мощности | TCG 2020 V12 X = Оптимизирован для применения на всех видах биогаза | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 1 560 | 1 560 | 2 000 | 2 000 |
| Тепловая мощность ± 8% | кВт | 1 566 | 1 580 | 2 010 | 2 024 |
| Электрический КПД | % | 42,7 | 42,3 | 43,0 | 42,7 |
| Тепловой КПД | % | 42,9 | 42,8 | 43,2 | 43,2 |
| Общий КПД | % | 85,6 | 85,1 | 86,2 | 85,9 |
| Соотношение электрической и тепловой энергии ** | 1,00 | 0,99 | 1,00 | 0,99 | |
* Осушенные отработавшие газы при 5% O2
** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Технические характеристики и межсервисные интервалы газового двигателя MWM серии TCG 2020 / TCG 2020 K
Размеры и вес
| TCG 2020 V12 RW = Оптимизирован для высокого общего КПД на заданной мощности XW = Оптимизирован для применения на различных видах биогаза на заданной мощности | ||
|---|---|---|
| Тип двигателя | 50 Гц | |
| Длина | мм | 4 660 |
| Ширина | мм | 1 810 |
| Высота | мм | 2 210 |
| Сухой вес агрегата | кг | 11 200 |
| Диаметр цилиндра/ ход поршня | мм | 170/195 |
| Рабочий объем | дм3 | 53,1 |
| Скорость вращения | мин-1 | 1 500 |
| Средняя скорость поршня | м/с | 9,8 |
| TCG 2020 V12 K K = Оптимизирован для высокой эксплуатационной надежности и низких капиталовложений | TCG 2020 V12 R = Оптимизирован для высокого общего КПД X = Оптимизирован для применения на различных видах биогаза | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Длина | мм | 4 790 | 5 970 | 4790 | 5 970 |
| Ширина | мм | 1 810 | 1 790 | 1 810 | 1 790 |
| Высота | мм | 2 210 | 2 210 | 2 210 | 2 210 |
| Сухой вес агрегата | кг | 11 700 | 13 000 | 11 700 | 13 000 |
| Диаметр цилиндра/ ход поршня | мм | 170/195 | 170/195 | 170/195 | 170/195 |
| Рабочий объем | дм3 | 53,1 | 53,1 | 53,1 | 53,1 |
| Скорость вращения | мин-1 | 1 500 | 1 500 | 1 500 | 1 500 |
| Средняя скорость поршня | м/с | 9,8 | 9,8 | 9,8 | 9,8 |
| TCG 2020 V16 K K = Оптимизирован для высокой эксплуатационной надежности и низких капиталовложений | TCG 2020 V16 R = Оптимизирован для высокого общего КПД X = Оптимизирован для применения на различных видах биогаза | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Длина | мм | 5 430 | 6 640 | 5 430 | 6 640 |
| Ширина | мм | 1 810 | 1 790 | 1 810 | 1 790 |
| Высота | мм | 2 210 | 2 210 | 2 210 | 2 210 |
| Сухой вес агрегата | кг | 13 300 | 14 900 | 13 300 | 14 900 |
| Диаметр цилиндра/ ход поршня | мм | 170/195 | 170/195 | 170/195 | 170/195 |
| Рабочий объем | дм3 | 70,8 | 70,8 | 70,8 | 70,8 |
| Скорость вращения | мин-1 | 1 500 | 1 500 | 1 500 | 1 500 |
| Средняя скорость поршня | м/с | 9,8 | 9,8 | 9,8 | 9,8 |
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Межсервисные интервалы
| TCG 2020 V12, V16, V12 K, V16 | Первое ТО (проверка зазоров клапанов) * | Ремонт головок цилиндров | Капитальный ремонт |
|---|---|---|---|
| Природный газ, очищенный биогаз, свалочный газ, газ сточных вод | 4 000 моточасов | 32 000 моточасов* | 64 000 моточасов |
| Биогаз, свалочный газ, газ сточных вод | 2 000 моточасов | 16 000 моточасов* | 64 000 моточасов |
| TCG 2020 V12 RW = Оптимизирован для высокого общего КПД на заданной мощности XW = Оптимизирован для применения на всех видах биогаза на заданной мощности | Первое ТО (проверка зазоров клапанов) * | Ремонт головок цилиндров | Капитальный ремонт |
|---|---|---|---|
| Природный газ | 4 000 моточасов | 40 000 моточасов** | 80 000 моточасов |
| Очищенный биогаз, свалочный газ, газ сточных вод | 4 000 моточасов | 32 000 моточасов** | 64 000 моточасов |
| Биогаз, свалочный газ, газ сточных вод | 2 000 моточасов | 16 000 моточасов** | 64 000 моточасов |
* «после запуска в эксплуатацию (E10)»
** максимальный период
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
