Газовый двигатель TCG 2032

3 000 - 4 500 кВтэл

Высокая надежность. Низкие эксплуатационные расходы. Используется преимущественно в проектах строительства крупных электростанций для автономного энергоснабжения суммарной электрической мощностью до 100 МВт.

  • Диапазон выходной электрической мощности от 3 000 до 4 500 кВт
  • Работает на всех видах газа
  • Предназначен для работы на газоводородной смеси с содержанием водорода до 25% по объёму
  • Для TCG 2032B V16 доступна опция быстрого набора нагрузки

Газовые двигатели MWM серии TCG 2032 V12, V16 – Высокая надежность. Низкие эксплуатационные расходы.

Убедительные аргументы: краткий обзор характеристик.

  • Диапазон выходной электрической мощности от 3 000 до 4 500 кВт
  • Работает на всех видах газа: природный газ, свалочный газ, канализационный газ, шахтный газ, коксовый газ, биогаз(1) и газоводородые смеси с содержанием водорода до 25% по объёму
  • Доступен комплект дооснащения MWM 25H2 для работы на газоводородной смеси с содержанием водорода до 25% об
  • Используется преимущественно в проектах строительства крупных электростанций для автономного энергоснабжения суммарной электрической мощностью до 100 МВт
  • Серия отличается исключительной надежностью и низкими расходами на ТО и эксплуатацию
  • Высокая надежность в эксплуатации
  • Низкие эксплуатационные расходы
  • Для TCG 2032B V16 доступна опция быстрого набора нагрузки
  • Более 740 установленных ГПУ суммарной мощностью 2 800 000 кВтэл по всему миру

(1)TCG 2032 V12 не предназначен для работы на биогазе.

Газопоршневые установки MWM серии TCG 2032 соответствуют всем требованиям динамично развивающегося рынка. Серия в диапазоне мощности 3 000 – 4 500 кВтэл выделяется широким спектром применений и гарантирует высокую надёжность в эксплуатации, универсальность применения, превосходную производительность и экологическую безопасность, а также обеспечивают низкие затраты на весь срок эксплуатации и высокую рентабельность.

Газопоршневые двигатели MWM и комплекты дооснащения для работы на водороде

Новые двигатели MWM серии TCG 2032 могут использоваться для работы на газоводородной смеси с содержанием водорода до 25% по объёму. С помощью комплекта дооснащения MWM 25H2 операторы существующих установок могут переоборудовать свои газовые двигатели для работы на газоводородной смеси с содержанием водорода до 25% по объёму.

Газовый двигатель MWM серии TCG 2032B V16 с опцией быстрого набора нагрузки

  • TCG 2032B V16: 4.5 МВтэл с возможностью быстрого запуска
  • Актуальность функции быстрого набора нагрузки обусловлена нестабильностью мощности возобновляемых источников энергии, таких как ветровая или солнечная энергия
  • Для газового двигателя MWM серии TCG 2032B(2) предусмотрено программное обеспечение для опции быстрого набора нагрузки, с помощью которого обычный период запуска установки можно заменить на быстрый
  • Быстрый запуск осуществляется менее пяти минут с момента подачи команды до достижения 100% нагрузки

(2) Доступно для всех моделей агрегатов TCG 2032B V16 с напряжением от 6 000 В до 11 кВ в сетях с частотой 50 Гц и только для работы на природном газе.

Высокая надежность. Низкие эксплуатационные расходы.

Высокий КПД и низкий расход смазочного масла

  • Высокий коэффициент использования топлива и низкие эксплуатационные расходы благодаря усовершенствованным свечам зажигания
  • Увеличенный КПД благодаря новой принудительной системе вентиляции картера закрытого типа для отвода газа из камеры сгорания в картер
  • Высокий коэффициент доступности за счет увеличенных межсервисных интервалов: первое ТО после 4 000 моточасов, капитальный ремонт после 80 000 моточасов
  • Оптимизация уплотнения стержня клапана, маслосъемных и поршневых колец позволяет снизить расход смазочного масла до 0,2 г/кВт*ч, что на 30% ниже по сравнению с конкурентными моделями

Повышение рентабельности электростанции за счет бессажного сгорания

  • Отсутствие форкамеры избавляет от необходимости проведения длительного технического обслуживания и увеличивает надежность оборудования
  • Форкамера не требует дополнительной подачи газа высокого давления

Сокращение количества остановов оборудования за счет длительных межсервисных интервалов

  • Не более двух остановов в год на проведение планового ТО
  • Наиболее длительный интервал до капитального ремонта по сравнению с конкурентными моделями
  • Использование восстановленных компонентов по программе X-change экономит до 75% времени при проведении капитального ремонта, что значительно снижает затраты на ремонт

Высокая доступность газового двигателя MWM серии TCG 2032

Новая технология турбокомпрессора повышает доступность ГПУ

  • Увеличенная выходная мощность в условиях, отличных от ISO
  • Высокая мощность 4 500 кВтэл достигается благодаря использованию турбокомпрессора высокого давления А140
  • Турбокомпрессор обеспечивает высокую степень сжатия и обеспечивает эксплуатация на полной нагрузке при температуре входящего воздуха до 45°C
  • Перепускная заслонка выхлопных газов обеспечивает постоянную производительность при различных температурах всасываемого воздуха и на большой высоте над уровнем моря
  • Выравнивание резервного давления наддува относительно нагрузки обеспечивает более высокий КПД и оптимальный набор нагрузки

Низкие монтажные затраты для газового двигателя MWM серии TCG 2032

Компактная конструкция упрощает транспортировку и монтаж

  • Малогабаритная газопоршневая установка с низким уровнем шума и плавной работой гарантирует минимальные монтажные расходы
  • Удельное соотношение мощности и веса почти на 40% выше по сравнению с конкурентными моделями
  • Благодаря меньшему весу компонентов не требуется использование крупных подъемных механизмов
  • Длина TCG 2032 V16 почти на 30% меньше по сравнению с конкурентными моделями
  • Небольшой вес и компактные размеры упрощают транспортировку

Быстрая реализация проекта на базе газового двигателя MWM серии TCG 2032

Быстрая реализация проекта благодаря компактности конструкции

  • Готовые компоненты, поставляемые с завода-изготовителя, гарантируют быстрый и простой монтаж на месте
  • Аналогичная установка отдельных модулей обеспечивает гибкую настройку производственных параметров электростанции
  • Низкие требования к занимаемой площади за счет компактности конструкции
  • Проектирование и строительство электростанции одним исполнителем обеспечивает беспроблемную реализацию проекта и гарантирует отсутствие непредвиденных затрат

Низкие затраты на техническое обслуживание газового двигателя MWM серии TCG 2032

Низкие затраты на техническое обслуживание и легкость проведения ТО

  • Простота технического обслуживания за счет легкого доступа к блокам цилиндров
  • Длительные межсервисные интервалы и повышение надежности эксплуатации
  • Низкие затраты на техническое обслуживание, сокращение периодов проведения ТО и расходов на запчасти благодаря меньшему количеству компонентов двигателя
  • Низкие затраты на техническое обслуживание и содержание благодаря открытой камере сгорания с форкамерными свечами зажигания

Технические характеристики газового двигателя MWM серии TCG 2032

Применение на природном газе, NOx ≤ 500 мг/Нм3 *

TCG 2032 V12
R = Оптимизирован для высокого общего КПД
Тип двигателя50 Гц60 Гц**
Электрическая мощностькВт3 3333 000
Среднее эффективное давлениебар20,020,1
Тепловая мощность ± 8%кВт3 2382 877
Электрический КПД%43,943,9
Тепловой КПД%42,642,1
Общий КПД%85,986,0
Соотношение электрической и тепловой энергии***1,031,04
TCG 2032 V16
R = Оптимизирован для высокого общего КПД
TCG 2032B V16
R = Оптимизирован для высокого общего КПД
Тип двигателя50 Гц60 Гц**50 Гц60 Гц**
Электрическая мощностькВт4 3004 0004 5004 050
Среднее эффективное давлениебар19,420,220,320,4
Тепловая мощность ± 8%кВт4 1643 8664 3613 891
Электрический КПД%44,143,844,644,3
Тепловой КПД%42,742,443,242,6
Общий КПД%86,886,287,886,9
Соотношение электрической и тепловой энергии***1,031,031,031,04

* Осушенные отработавшие газы при 5% O2
** Предоставляется по запросу
*** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.

Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.

Работа на природном газе с 25%об. H2 (NOx ≤ 500 mg/Nm3* / 1.0 g/bhph*)

TCG 2032 V12
Быстродействие плюс комплект 25H2-Kit. Оптимизирован для высокого общего КПД с комплектом для подмешивания водорода до 25 % по объему
Тип двигателя
Конфигурация
50 Hz60 Hz
Электрическая мощность***kW3 3333 000
Электрический КПД%43,743,7
Тепловой КПД** (±8 %)%42,742,1
Ресурс до капитального ремонта%86,485,8
Соотношение электрической и тепловой энергии****1,021,03
TCG 2032 V16
Быстродействие плюс комплект 25H2-Kit. Оптимизирован для высокого общего КПД с комплектом для подмешивания водорода до 25 % по объему
TCG 2032B V16
Быстродействие плюс комплект 25H2-Kit. Оптимизирован для высокого общего КПД с комплектом для подмешивания водорода до 25 % по объему
Тип двигателя
Конфигурация
50 Hz60 Hz**50 Hz60 Hz**
Электрическая мощность***kW4 3004 0004 5004 050
Электрический КПД%44,043,844,544,3
Тепловой КПД** (±8 %)%42,842,543,342,7
Ресурс до капитального ремонта%86,886,387,887,0
Соотношение электрической и тепловой энергии****1,031,031,031,04

* при 5% O2 и осушенных отработавших газах
** Согласно ISO 3046-1
*** При работе на природном газе выхлопные газы охлаждают до 120 °C
**** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.

Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.

Применение на биогазе, свалочном газе, газе сточных вод, NOx ≤ 500 мг/Нм3 *

TCG 2032 V16
X = Оптимизирован для применения на различных видах биогаза
Тип двигателя50 Гц60 Гц**
Электрическая мощностькВт3 7703 510
Среднее эффективное давлениебар17,017,0
Тепловая мощность ± 8%кВт3 4873 117
Электрический КПД%42,943,3
Тепловой КПД%39,738,5
Общий КПД%82,781,8
Соотношение электрической и тепловой энергии***1,081,12

* Осушенные отработавшие газы при 5% O2
** Предоставляется по запросу
*** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.

Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.

Технические характеристики и межсервисные интервалы газового двигателя MWM серии TCG 2032

Размеры и вес

TCG 2032 V12TCG 2032 V16
Тип двигателя50 Гц60 Гц*50 Гц60 Гц*
Длинамм7 8608 0009 2719 420
Ширинамм2 6602 7902 7902 790
Высотам3 3903 3903 3903 390
Сухой вес агрегатакг43 10040 65051 20052 400
Диаметр цилиндра/ ход поршнямм260/320260/320260/320260/320

* Предоставляется по запросу

Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.

Межсервисные интервалы

Первое ТО (проверка зазоров клапанов)*Очистка интеркулераРемонт головок цилиндровКапитальный ремонт *
Природный газ4 000 моточасов20 000 моточасов40 000 моточасов80 000 моточасов

* «после запуска в эксплуатацию (E10)»

Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.

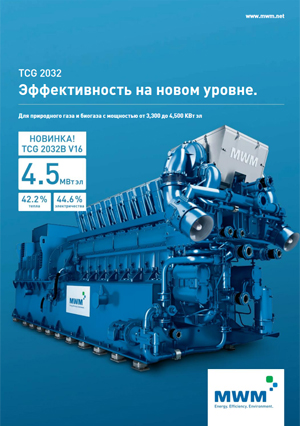

Брошюра о газовом двигателе MWM серии TCG 2032

Получите подробную информацию о технических характеристиках, применении и преимуществах: доступный, надежный и простой в эксплуатации. Высокая производительность в любых условиях.

Скачать PDF: RUENDE | CNESFR | NL


Флаер «Комплект дооснащения MWM 25H2 для газопоршневых двигателей TCG 2032»

На флаере для газопоршневых двигателей серии TCG 2032 показаны узлы и компоненты, входящие в состав комплекта дооснащения 25H2 для работы на газоводородной смеси с содержанием водорода до 25% об.

Скачать в формате PDF: RU | EN | DE | CN | ES | FR | NL
