Газовый двигатель TCG 3016
400 - 1 000 кВтэл
Новейшая разработка позволяет существенно снизить расходы на эксплуатацию и монтаж, а также обладает полностью цифровым управлением.
- Диапазон выходной электрической мощности от 400 кВт до 1 000 кВт.
- сниженный расход газа и гибкость в выборе топлива, возможность работы на всех видах газа, включая газоводородные смеси с содержанием водорода до 25% по объему
- Значительно сниженные затраты на монтаж и эксплуатацию.
Газовые двигатели MWM серии TCG 3016 — цифровое будущее производительности
Новый. Надежный. Эффективный. Цифровой.
- Диапазон выходной электрической мощности от 400 кВт до 1 000 кВт
- Оптимальная производительность: электрический КПД до 43%
- сниженный расход газа и гибкость в выборе топлива, возможность работы на всех видах газа: природном газе, биогазе, свалочном газе, канализационном газе, шахтном газе, газоводородной смеси и т. д.
- комплекты дооснащения MWM доступны в двух вариантах – для работы на газоводородной смеси с содержанием водорода до 20% либо 25% соответственно
- Значительно сниженные затраты на монтаж и эксплуатацию
- Повышенная эксплуатационная готовность и надежность за счет улучшенной прочности
- Низкие эксплуатационные расходы благодаря увеличенным межсервисным интервалам
- Низкий расход смазочного масла и интеллектуальная система долива смазочного масла
- TCG 3016 V16 (S = высокая удельная мощность) — оптимизированная модель электрической мощностью 1 МВт для высокой допустимой нагрузки, обеспечивающей оптимальную эксплуатационную готовность и длительный срок эксплуатации
НАВИГАЦИЯ ПО СТРАНИЦЕ
Видео: Газовый двигатель MWM серии TCG 3016
Описание газового двигателя MWM серии TCG 3016
Индустрия 4.0 – TPEM
На что способен TCG 3016 всего за час
Технические характеристики газового двигателя MWM серии TCG 3016
Технические характеристики и межсервисные интервалы для газового
Брошюра о газовом двигателе MWM серии TCG 3016
Видео: TCG 3016
ЗАЯВЛЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ: при воспроизведении данного видео действует политика конфиденциальности YouTube. /// PRIVACY NOTE: If you play a video, privacy regulations of YouTube apply.
Серия TCG 3016 – это не только усовершенствование уже испытанных газовых агрегатов MWM. Газопоршневые установки и комплексные решения являются результатом абсолютно новых разработок, отвечающих всем требованиям и условиям как современных промышленных технологий, так и динамично развивающегося рынка. Газопоршневые установки в диапазоне мощности от 400 – 1 000 кВтэл характеризуются выдающимся КПД, надежностью в эксплуатации, универсальностью применения и экологичностью. Инновационные технологии позволяют значительно сократить затраты на топливо, снизить расход смазочного масла и обеспечить полный контроль электростанции с помощью цифровой системы управления TPEM.
Новые двигатели MWM TCG 3016 и заводские комплекты дооснащения для работы на водородной смеси
Газопоршневые двигатели серии TCG 3016 могут работать на газоводородной смеси с объемным содержанием водорода до 25%. Владельцам существующих установок MWM предлагает заводской комплект дооснащения, который доступен в двух вариантах и позволяет модернизировать двигатели для работы на газоводородной смеси с содержанием водорода до 20% либо 25% соответственно.
Описание газового двигателя MWM серии TCG 3016
Высокая производительность при низких эксплуатационных затратах
- Самая высокая производительность в своем классе мощности благодаря уникальному сочетанию длительных межсервисных интервалов (80 000 моточасов при эксплуатации на природном газе) и высокого КПД (электрический КПД до 43,5%);
- Единственный газовый двигатель на рынке, характеризующийся таким сочетанием высоких показателей производительности и степени надежности;
- Оптимизация процесса горения способствует увеличению электрического КПД и значительному снижению вибрации и нагрузки на многие компоненты.
Сниженные затраты на монтаж и строительство
- Меньшая установочная площадь по сравнению с аналогичными газопоршневыми установками за счет компактного дизайна и встроенным бакам для автоматического долива масла;
- Конструкция с применением фланцевых соединений обеспечивает виброизоляцию непосредственно между несущей рамой и двигателем, что снижает монтажные затраты по сравнению с другими газовыми двигателями;
- Сниженные капиталовложения за счет расширенного функционала установки и новой цифровой системы управления электростанцией TPEM (Total Plant & Energy Management);
- Новая геометрия камеры сгорания обеспечивает расширенный диапазон температур впускаемого воздуха, что снижает расходы на систему воздушного охлаждения и обеспечивает более стабильный процесс горения;
- Другие преимущества и технические усовершенствования: турбокомпрессор с водяным охлаждением, применение фланцевых соединений, оптимизированное управление подачей топлива, оптимизированное управление системой подачи смазочного масла.
Оптимизированное управление системой смазочного масла
- Значительно сниженный расход масла до 0,1 г/кВтчэл, что выделяет газовый двигатель TCG 3016 из ряда аналогичных установок.
- Увеличенные интервалы замены масла благодаря инновационной, передовой системе управления подачи масла.
- Интервал замены масла до 4 000 моточасов для применения на природном газе и биогазе высокого и среднего качества.*
- Снижение расхода смазочного масла по сравнению с моделями конкурентов составляет до 66%.
* Замену масла следует выполнять после проведения анализа масла.
Индустрия 4.0 – TPEM
Выгодная, эффективная, полнофункциональная система

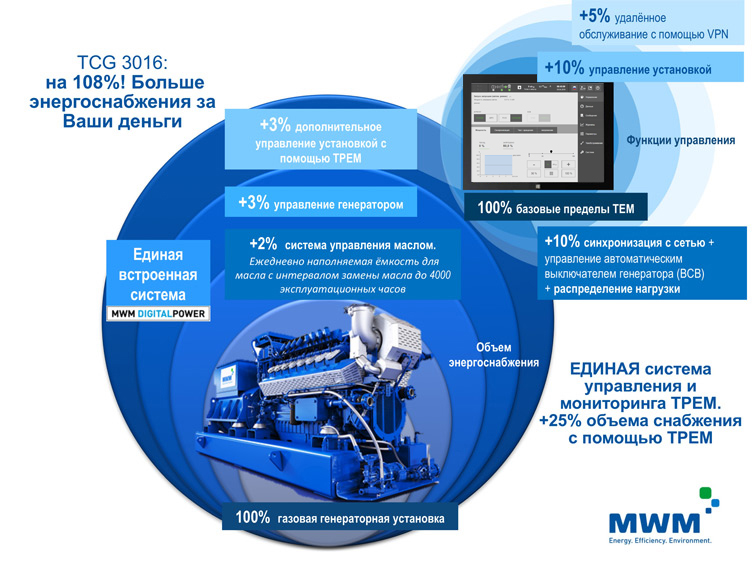

- С помощью комплексной цифровой системы управления электростанцией TPEM (Total Plant & Energy Management) корпорация Caterpillar задаёт новые стандарты управления энергетическими решениями. Система управления TPEM позволяет отказаться от дополнительных систем управления, так как все данные касательно газопоршневого агрегата и электростанции объединены в одной системе. Централизованная
автоматизированная система управления обеспечивает высокую экономическую
эффективность электростанции. - ЕДИНЫЙ ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС — Комплексная система управления электростанцией и её настройками.
- УДАЛЕННЫЙ ДОСТУП — Удаленное управление электростанцией на объекте или через VPN с помощью бесплатного приложения TPEM Remote Client.
- ТЕХНОЛОГИЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ — Отвечает новейшим стандартам ISO 27001; Цепь защиты для мониторинга работы электростанции (сертифицирована союзом технического надзора Германии TÜV).
- НАСТРОЙКА — Возможность разработки собственных технических решений с учётом индивидуальных потребностей заказчика; Единая интегрированная универсальная
система управления для всех стандартных режимов работы; Разнообразные функциональные возможности для индивидуальных решений. - ЭКСПЛУАТАЦИЯ — Высокая рентабельность благодаря оптимальному управлению; Возможность дистанционного управления и мониторинга; Использование всего
потенциала газопоршневой установки для обеспечения максимальной надёжности в эксплуатации. - ОПТИМИЗАЦИЯ — Система управления данными и их анализ обеспечивают информацией для оптимизации работы электростанции; Журнал истории работы агрегата позволяет иметь доступ к данным в течение всего срока эксплуатации ГПУ и периферийного оборудования.
Подробнее о TPEM: Система управления электростанцией
На что способен TCG 3016 всего за час
TCG 3016: распределенное производство энергии для лучшего уровня жизни.Технические характеристики газового двигателя MWM серии TCG 3016
Применение на природном газе, NOx ≤ 500 мг/Нм3*
| TCG 3016 V08 P = Оптимизирован для высокого электрического КПД | TCG 3016 V12 P = Оптимизирован для высокого электрического КПД | TCG 3016 V16 P = Оптимизирован для высокого электрического КПД | |||||
|---|---|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц/th> | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 400 | 400 | 600 | 600 | 800 | 800 |
| Среднее эффективное давление | бар | 18,9 | 15,9 | 18,9 | 15,7 | 18,8 | 15,7 |
| Тепловая мощность ± 8% | кВт | 404 | 427 | 618 | 648 | 821 | 856 |
| Электрический КПД | % | 43,1 | 42,2 | 43,3 | 42,4 | 43,5 | 42,6 |
| Тепловой КПД | % | 43,6 | 45,1 | 44,6 | 45,7 | 44,6 | 45,5 |
| Общий КПД | % | 86,7 | 87,3 | 87,9 | 88,1 | 88,1 | 88,1 |
| Соотношение электрической и тепловой энергии** | 0,99 | 0,94 | 0,97 | 0,93 | 0,98 | 0,94 | |
* Осушенные отработавшие газы при 5% O2.
** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Применение на смеси природного газа с водородом в объеме 25 % (NOx ≤ 500 мг/Нм3* / 1.0 г/эффектичная лошадиная сила в час*)
| TCG 3016 V08 P+ Высокий электр. КПД плюс комплект 25H2 = Оптимизирован для высокого электрического КПД с учетом комплекта дооснащения для работы на 25% водородной смеси | TCG 3016 V12 P+ Высокий электр. КПД плюс комплект 25H2 = Оптимизирован для высокого электрического КПД с учетом комплекта дооснащения для работы на 25% водородной смеси | ||||
|---|---|---|---|---|---|
| Тип двигателя | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Электрическая мощность | kW | 400 | 400 | 600 | 600 |
| Тепловая мощность ± 8% | kW | 403 | 423 | 614 | 637 |
| Электрический КПД** | % | 42.8 | 41.9 | 43.0 | 42.4 |
| Тепловой КПД | % | 43.1 | 44.4 | 44.1 | 45.0 |
| Общий КПД | % | 85.9 | 86.3 | 87.1 | 87.4 |
| Power to heat ratio *** | 0.99 | 0.94 | 0.98 | 0.94 | |
| TCG 3016 V16 P+ Высокий электр. КПД плюс комплект 25H2 = Оптимизирован для высокого электрического КПД с учетом комплекта дооснащения для работы на 25% водородной смеси | TCG 3016 V16 S+ Высокая удельная мощность плюс комплект 25H2 = Оптимизирован для увеличенной удельной мощности с учетом комплекта дооснащения для работы на 25% водородной смеси | |||
|---|---|---|---|---|
| Тип двигателя | 50 Hz | 60 Hz | 50 Hz | |
| Электрическая мощность | kW | 800 | 800 | 1000 |
| Тепловая мощность ± 8% | kW | 816 | 848 | 1092 |
| Электрический КПД** | % | 43.3 | 42.2 | 41.5 |
| Тепловой КПД | % | 44.2 | 45.1 | 45.7 |
| Общий КПД | % | 87.5 | 87.3 | 87.2 |
| Power to heat ratio *** | 0.98 | 0.94 | 0.91 | |
* при 5% O2 и осушенных отработавших газах;
** согласно ISO 3046-1
*** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Применение на биогазе, свалочном газе, газе сточных вод, NOx ≤ 500 мг/Нм3*
| TCG 3016 V08 X = Оптимизирован для применения на всех видах биогаза | TCG 3016 V12 X = Оптимизирован для применения на всех видах биогаза | TCG 3016 V16 X = Оптимизирован для применения на всех видах биогаза | |||||
|---|---|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Hz | 50 Гц | 60 Hz | 50 Гц | 60 Гц | |
| Электрическая мощность | кВт | 400 | 400 | 600 | 600 | 800 | 800 |
| Среднее эффективное давление | бар | 18б, | 15,8 | 18,9 | 15,7 | 18,8 | 15,7 |
| Тепловая мощность ± 8% | кВт | 394 | 414 | 599 | 627 | 791 | 827 |
| Электрический КПД | % | 42,8 | 41,6 | 42,9 | 41,7 | 43,1 | 41,9 |
| Тепловой КПД | % | 42,2 | 43,1 | 42,8 | 43,6 | 42,6 | 43,3 |
| Общий КПД | % | 85,0 | 84,7 | 85,7 | 85,3 | 85,7 | 85,2 |
| Соотношение электрической и тепловой энергии** | 1,01 | 0,97 | 1,00 | 0,96 | 1,01 | 0,97 | |
* Осушенные отработавшие газы при 5% O2.
** Соотношение электрической и тепловой энергии рассчитывается путем деления электрического КПД на тепловой КПД. Обратите внимание, что теоретические значения могут отличаться от фактических расчетов.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Технические характеристики и межсервисные интервалы газового двигателя MWM серии TCG 3016
Размеры и вес
| TCG 3016 V08 | TCG 3016 V12 | TCG 3016 V16 | |||||
|---|---|---|---|---|---|---|---|
| Тип двигателя | 50 Гц | 60 Гц | 50 Гц | 60 Гц | 50 Гц | 60 Гц | |
| Диаметр цилиндра / ход поршня | мм | 132/160 | 132/160 | 132/160 | 132/160 | 132/160 | 132/160 |
| DРабочий объем | дм3 | 17,5 | 17,5 | 26,3 | 26,3 | 35,0 | 35,0 |
| Скорость вращения | мин-1 | 1 500 | 1 800 | 1 500 | 1 800 | 1 500 | 1 800 |
| Средняя скорость поршня | м/с | 8,0 | 9,6 | 8,0 | 9.6 | 8,0 | 9,6 |
| Длина | мм | 3 100 | 3 100 | 3 830 | 3 830 | 4 200 | 4 200 |
| Ширина | мм | 1 780 | 1 780 | 1 780 | 1 780 | 1 780 | 1 780 |
| Высота | мм | 2 150 | 2 150 | 2 150 | 2 150 | 2 150 | 2 150 |
| Сухой вес агрегата | кг | 5 720 | 5 720 | 7 000 | 7 000 | 8 070 | 7 700 |
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Межсервисные интервалы
| Первое ТО (проверка зазоров клапанов) * | Замена свечей зажигания | Ремонт головок цилиндров | Капитальный ремонт | |
|---|---|---|---|---|
| Природный газ | 2 000 моточасов*** | 4 000 моточасов | 40 000 моточасов** | 80 000 моточасов |
| Очищенный биогаз, свалочный газ, газ сточных вод | 2 000 моточасов*** | 4 000 моточасов | 32 000 моточасов** | 64 000 моточасов |
| Биогаз, свалочный газ, газ сточных вод | 1 500 моточасов | 3 000 моточасов | 24 000 моточасов** | 48 000 моточасов |
* после запуска в эксплуатацию (E10).
** максимальный период.
*** максимальный период.
Все данные в настоящих технических паспортах служат исключительно в информативных целях и не являются обязательными. Действительными являются значения в коммерческом предложении. Доступны различные варианты на базе других генераторов.
Брошюра о газовом двигателе MWM серии TCG 3016
Вся информация о газовом двигателе TCG 3016 представлена здесь.
Газовый двигатель MWM серии TCG 3016
Скачать PDF: RU | EN | DE | CN | ES | FR | NL
Газовый двигатель MWM серии TCG 3016 V16 S
Получите подробную информацию о технических характеристиках, применении и преимуществах TCG 3016 V16 S: оптимальное соотношение цена-производительность, высокая удельная мощность в своем классе, высокая надежность, доступность и длительный срок эксплуатации.
Скачать PDF: RU | EN | DE | CN | ES | FR | TR
MWM 25H2-Kit for TCG 3016
The TCG 3016 series now offers the possibility of natural gas operation with hydrogen admixture of up to 25 vol.% for both 50 Hz and 60 Hz. In addition to new engines, retrofit solutions are available for existing units in the field.
Новые двигатели MWM TCG 3016 и TCG 3020 и заводские комплекты дооснащения для работы на водородной смеси
При помощи специальных комплектов MWM вы оптимизируете свои двигатели TCG 3016 и TCG 3020 для работы на смеси с долей водорода до 25 % об.
